Jaką płytę warstwową wybrać? Typy insPIRe® D, S, U i CH

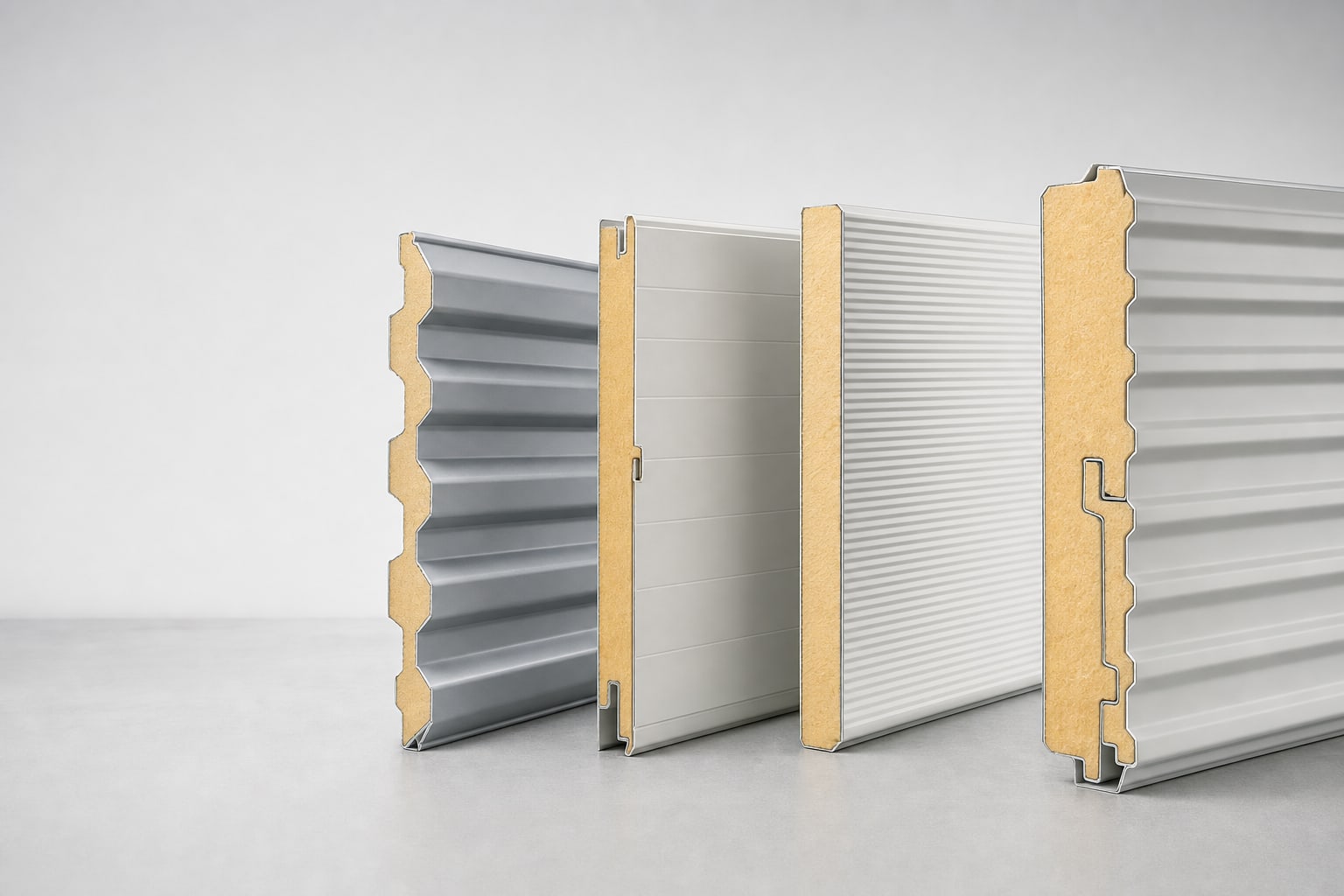

Płyty warstwowe wyglądają na budowie bardzo podobnie: blacha z obu stron, sztywny rdzeń w środku, zamek na krawędzi. Ale w katalogu widzisz cztery symbole — D, S, U i CH — i to one decydują, czy płyta trafi na dach hali, na elewację, na ścianę działową, czy do chłodni.

W tym poradniku rozkładamy na czynniki pierwsze cztery typy płyt warstwowych insPIRe® i pokazujemy, po czym poznać, którą wziąć do swojego obiektu. Na końcu znajdziesz tabelę wyboru i listę rzeczy, które warto ustalić, zanim złożysz zamówienie.

Rdzeń mają wspólny — różni je zadanie

Każda płyta warstwowa insPIRe® jest zbudowana tak samo: rdzeń ze sztywnej pianki poliizocyjanurowej (PIR) zamknięty między dwiema okładzinami z blachy stalowej, obustronnie ocynkowanej według normy EN 10346 i pokrytej organicznym lakierem poliestrowym o grubości powłoki 25 μm. Za izolację odpowiada rdzeń — dzięki unikalnej recepturze pianki lambda wynosi zaledwie 0,022 W/(m·K), czyli należy do najniższych na rynku. To dlatego płyta warstwowa nie wymaga dokładania osobnej warstwy ocieplenia: jest jednocześnie konstrukcją, izolacją i wykończeniem.

Cała reszta to różnice, które przesądzają o zastosowaniu: kształt profilowania blachy, budowa zamka, sposób mocowania i szerokość płyty. Szczelność połączeń we wszystkich typach zapewnia poliuretanowa uszczelka PUS, aplikowana fabrycznie już na etapie produkcji — nie trzeba jej dokładać na budowie. Wspólny jest też zakres długości: standardowo od 2000 do 12 000 mm, a na indywidualne zamówienie nawet do 16 500 mm.

insPIRe® D — dachowa, na pokrycie hali

Typ D to płyta dachowa: służy do wykonania pokrycia przy konstrukcjach wznoszonych z płyt warstwowych. Poznasz ją od razu po profilowaniu zewnętrznym T — trapezowym, które równomiernie rozkłada długotrwałe obciążenia i chroni powłoki ochronne blachy przed uszkodzeniem. Od spodu profilowanie jest liniowe (L). Płytę mocuje się wkrętami do konstrukcji drewnianej, stalowej lub żelbetowej, a montaż ułatwiają wyprofilowane krawędzie.

Najważniejsze ograniczenie projektowe dotyczy spadku: minimalne nachylenie połaci to 3° (5,2%) dla dachu bez świetlików i 5° (8,7%), jeżeli płyty są łączone na długości. Szerokość modularna wynosi 1000 mm (całkowita 1104 mm), a grubości rdzenia dostępne w sklepie to 40, 60, 80, 100, 120 i 160 mm.

insPIRe® S — ścienna standardowa, mocowanie widoczne

Typ S to podstawowa płyta ścienna: do ścian zewnętrznych osłonowych oraz wewnętrznych działowych w obiektach o konstrukcji szkieletowej. Można ją montować zarówno w układzie pionowym, jak i poziomym, jako elementy jedno- i wieloprzęsłowe — to najbardziej elastyczny wariant, jeśli chodzi o sposób ułożenia na budynku.

Duży promień profilowania zamka zapewnia nienaruszalność powłok ochronnych okładziny, a podwójny zamek łączący płyty odpowiada za wysokie właściwości odporności na ogień. Do wyboru jest najszersza paleta profilowań: zewnętrzne L (liniowe), M (mikroprofilowane), F (faliste), R (rowkowe) i P (płaskie), wewnętrzne L lub P. Szerokość modularna 1000 mm (całkowita 1020 mm), grubości od 40 do 120 mm. Mocowanie jest widoczne od strony elewacji — i to jedyna rzecz, która odróżnia ten typ od kolejnego.

insPIRe® U — ścienna z ukrytym łącznikiem

Typ U ma dokładnie to samo zastosowanie co S — ściany osłonowe i działowe w konstrukcji szkieletowej, montaż pionowy albo poziomy — ale wyróżnia go ukryte mocowanie, niewidoczne od strony zewnętrznej. Wkręty chowają się w zamku, więc na elewacji nie widać rzędów łbów. W połączeniu z estetycznym profilowaniem blachy daje to znacznie bardziej jednolitą, „gładką" fasadę — dlatego U wybiera się wszędzie tam, gdzie budynek ma wyglądać reprezentacyjnie: biurowce, salony, obiekty handlowe, elewacje frontowe hal.

Reszta parametrów jest rodzinna: ten sam rdzeń, ta sama okładzina, ten sam podwójny zamek i uszczelka PUS. Szerokość modularna 1000 mm (całkowita 1050 mm), grubości od 60 do 140 mm, profilowania zewnętrzne L, M, F, R i P. Do montażu tego typu przewidziana jest dedykowana podkładka rozprężna PM1, którą znajdziesz w akcesoriach.

insPIRe® CH — chłodnicza, do chłodni i mroźni

Typ CH to płyta specjalna, przeznaczona na ściany i stropy pomieszczeń wymagających obniżonej temperatury: chłodni (t > 0°C) i mroźni (t < 0°C) oraz innych obiektów o kontrolowanej temperaturze i wilgotności. Można z niej wznosić budynki wolnostojące albo wydzielać pomieszczenia o specjalnym przeznaczeniu wewnątrz już istniejącej hali.

Klucz tkwi w krawędzi. Frezowane krawędzie, podwójne zamki oraz labiryntowe zakrzywienie krawędzi rdzenia sprawiają, że złącze płyt nie tworzy mostka termicznego — a przy różnicy temperatur rzędu kilkudziesięciu stopni to właśnie złącza decydują o kosztach eksploatacji chłodni. Stąd też grubszy zakres: od 100 do 200 mm rdzenia. Szerokość modularna 1000 mm (całkowita 1020 mm), profilowania zewnętrzne L, M, F i R, wewnętrzne L lub P.

Którą płytę warstwową wybrać? Szybka tabela

Zastosowanie	Typ	Dlaczego
Dach hali, wiaty, budynku gospodarczego	insPIRe® D	profil trapezowy przenosi obciążenia; spadek min. 3°
Ściana osłonowa hali, magazynu, budynku gospodarczego	insPIRe® S	uniwersalna, najwięcej profilowań, montaż pionowo i poziomo
Ściana działowa wewnątrz budynku	insPIRe® S	wystarczy standard, mocowanie widoczne nie przeszkadza
Elewacja reprezentacyjna, biurowiec, salon	insPIRe® U	ukryty łącznik — brak widocznych wkrętów, jednolita fasada
Chłodnia, mroźnia, komora dojrzewalnicza	insPIRe® CH	labiryntowe złącze bez mostków, grubości do 200 mm
Budżet napięty, wygląd drugorzędny	D lub S w II gatunku	te same parametry, drobne ślady na powłoce

Zanim zamówisz — pięć rzeczy do ustalenia

• Długość płyt. Standardowo od 2000 do 12 000 mm, na indywidualne zamówienie do 16 500 mm. Płyty są cięte na wymiar, więc warto mieć gotowy rozrys ścian i połaci — im mniej docinania na budowie, tym mniej odpadu.
• Szerokość modularna, nie całkowita. Liczbę płyt licz z szerokości modularnej (1000 mm), bo tyle powierzchni realnie zabudowuje jedna sztuka. Szerokość całkowita (1020, 1050 lub 1104 mm) obejmuje zakładkę zamka, która wchodzi pod sąsiednią płytę.
• Kolor RAL — osobno z zewnątrz i od środka. Płyty warstwowe insPIRe® występują w kilku kolorach RAL zewnętrznych i wewnętrznych; wewnątrz najczęściej wybiera się jasny odcień, żeby rozjaśnić halę.
• Profilowanie okładziny. To decyzja czysto wizualna przy ścianach (L, M, F, R, P) i konstrukcyjna przy dachu (T). Warto ją podjąć razem z projektantem elewacji, bo profilowanie widać z daleka.
• Akcesoria od razu do koszyka. Wkręty do płyty warstwowej dobrane do podłoża (stal, drewno, beton), uszczelki kalenicowe, zaślepki trapezowe i kalotki dachowe — komplet zwykle wychodzi taniej i szybciej niż dokupywanie brakujących drobiazgów w trakcie montażu.

Gdzie kupić płyty warstwowe PIR

Wszystkie cztery typy znajdziesz w kategorii płyty warstwowe PIR: insPIRe® D (dachowa), insPIRe® S (ścienna standardowa), insPIRe® U (ukryty łącznik) oraz insPIRe® CH (chłodnicza). Na każdej karcie wybierzesz grubość rdzenia, a komplet akcesoriów montażowych dobierzesz w jednym koszyku. Jeśli liczy się przede wszystkim budżet, sprawdź płyty warstwowe II gatunku — mają te same parametry, a różnią je drobne ślady na powłoce lakierniczej.

Nie masz pewności, który typ pasuje do Twojego obiektu? Skontaktuj się z nami — pomożemy dobrać typ, grubość i długość płyt. Zamówienia obsługujemy z Woli Batorskiej.

Najczęstsze pytania

Czy płyta obornicka to to samo co płyta warstwowa?

Tak — „płyta obornicka" to potoczna nazwa płyty warstwowej, która przyjęła się w mowie potocznej i wciąż funkcjonuje na budowach. Mówiąc o płycie obornickiej, najczęściej ma się na myśli właśnie ścienną lub dachową płytę warstwową z rdzeniem izolacyjnym, taką jak opisane wyżej typy S i D.

Czym różni się mocowanie widoczne od ukrytego?

W płycie S wkręty przechodzą przez okładzinę zewnętrzną i pozostają widoczne na elewacji. W płycie U łącznik chowa się w zamku i od zewnątrz go nie widać, dzięki czemu ściana wygląda na jednolitą płaszczyznę. Różnica jest wizualna i architektoniczna — parametry cieplne rdzenia pozostają te same.

Jaką grubość płyty warstwowej wybrać?

Grubość dobiera się pod wymagany opór cieplny przegrody i przeznaczenie obiektu, niezależnie od typu płyty. Nieogrzewana wiata czy hala magazynowa zadowoli się cieńszym rdzeniem, ściana ogrzewanej hali produkcyjnej wymaga więcej, a chłodnia i mroźnia to zwykle górna część zakresu, czyli 160–200 mm.

Czy płyty warstwowe II gatunku są gorsze technicznie?

Nie. Do drugiego gatunku kwalifikuje się płyty z niewielkimi uszkodzeniami powłoki lakierniczej, drobnymi wgnieceniami, zarysowaniami lub śladami transportowymi. Nie wpływają one na parametry wytrzymałościowe, izolacyjne ani na szczelność — to rozwiązanie dla inwestorów, dla których liczy się przede wszystkim cena.
